圖解被動房基本原理

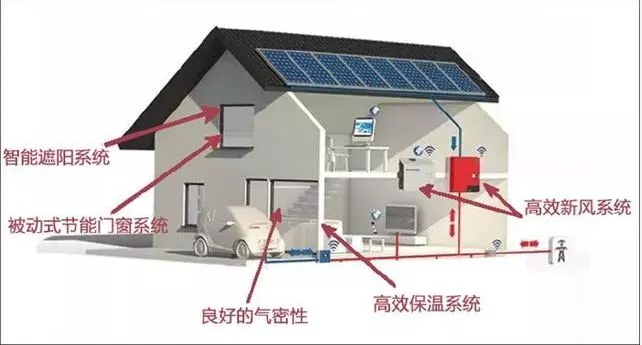

被動式超低能耗建筑是一種高效節能的舒適房子，它由高效的保溫系統、被動式節能門窗系統、智能遮陽系統、高效新風系統、良好氣密性等幾大部分組成，節能效率達90%以上。
被動房的“剖析分解”之——
高效保溫系統 | 被動房的“棉衣”
被動房應用良好的保溫材料包裹整個建筑，包括屋頂、墻體、底板或地下室頂板，具有超高的保溫能力，切斷內外冷熱交換，使得室內溫度近乎恒定。
為阻止熱量通過邊、角、連接點等細部節點傳導，采用無冷熱橋的設計以及優化冷熱橋細部節點的辦法，最大限度的阻隔熱量的傳遞。
（注：熱橋是指在建筑外圍護結構中的傳熱能力強、熱流較密集的部位。）

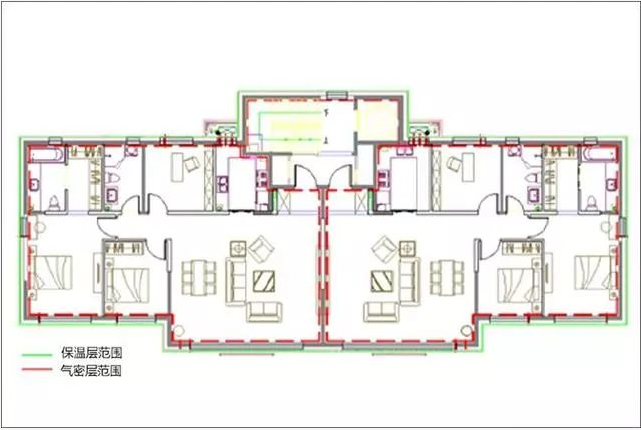

被動房氣密層位置
被動房具有良好的氣密性，這種絕佳氣密性不但防止了室外冷空氣對室內的侵襲，同時也保證室內能量，減少損耗。
被動房的“剖析分解”之——
高效被動窗 | 被動房的“透明墻”
研究數據表明，門窗在整個建筑中所占面積比例約為30%，可是通過門窗損失的熱量卻占到整個建筑物熱量損失的50%。因此，被動房保溫，門窗是關鍵！

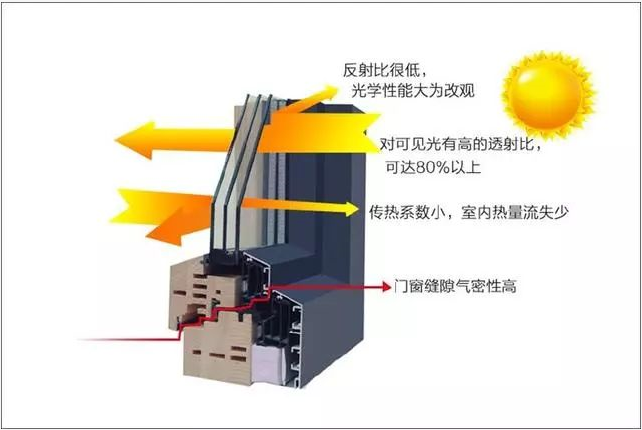

被動窗絕非普通用窗，看似普通的被動窗其保溫性能相當于厚度一米的實墻，被動窗既能打開通風換氣，還能關閉后隔絕熱量傳遞。

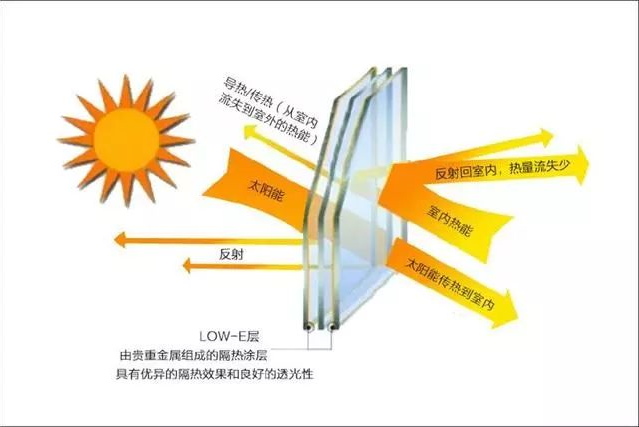

被動窗一般為“三玻兩中空”結構，玻璃中間充惰性氣體，使用Low-e玻璃和暖邊材料，整窗傳熱系數≤0.8（傳熱系數K值越小，傳遞的熱量越少，流失的能量也越少），大大減少能源損耗。
被動房的“剖析分解”之——

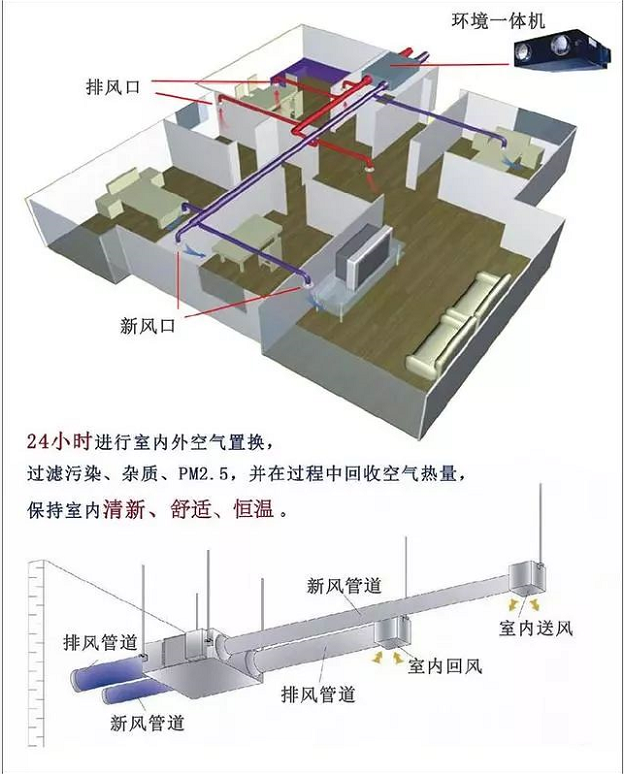

高效新風系統 | 被動房的“心臟”
建造被動房的目的是大幅降低能耗，改善居住環境。被動房摒棄了傳統的燃煤燃?xì)夤┡c空調制冷方式，完全靠新風系統調節室內的溫度、濕度及空氣質量。
新風系統作為被動房的“心臟”，功率僅是空調的六分之一，功能卻是空調的五倍，實現了恒溫、恒濕、恒氧、恒靜、除霾的功能。
被動房的“剖析分解”之——

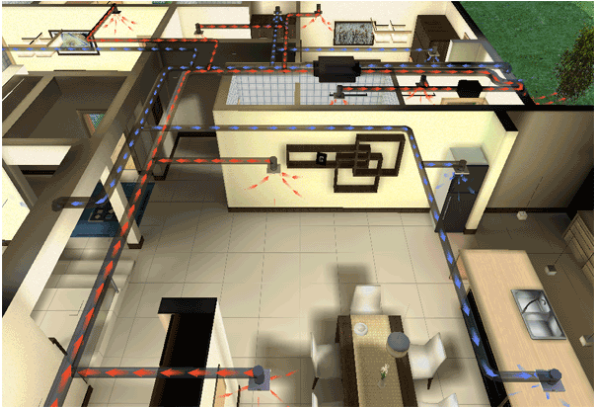

通風管道系統 | 被動房的“血管”
被動房整體功能的運行暢通，均需通往各個房間的通風管道系統進行保障。對每處管道的連接進行精細化密封銜接安裝，確保整個管網無絲毫泄漏。以保證每個房間均勻地輸送新風，并根據每個房間的不同情況適時調節溫度、濕度等指標。
被動房的“剖析分解”之——

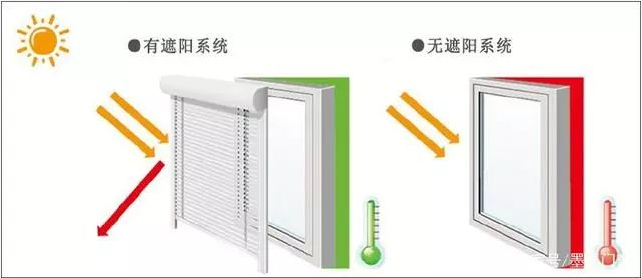

高效遮陽系統 | 被動房的“草帽”
建筑外遮陽具有遮陽隔熱、隔音降噪、安全防盜、節能環保的特點。根據氣候特點可選擇固定遮陽、活動遮陽或兩者相結合的外遮陽設施。
被動房的“剖析分解”之——
被動房入戶門 | 被動房的“暖瓶塞”
被動房入戶門既不同于普通的入戶門，又不同于普通的防盜門、防火門。一道門集成了密封、保溫、隔音、防火、防盜五種功能。需要結合不同的建筑類型、不同的氣候條件采用特殊工藝、特殊材料精細加工。

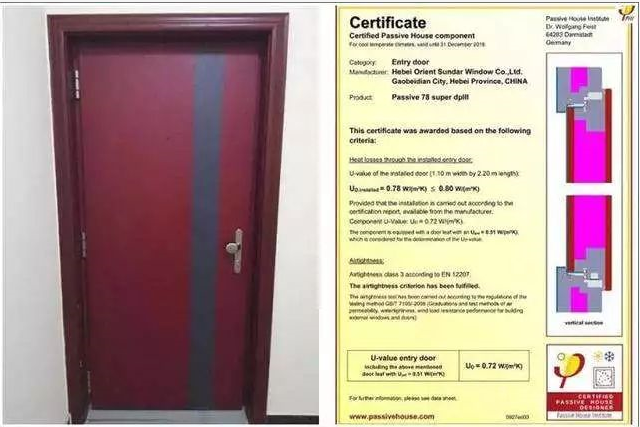

獲得PHI認證的被動式入戶門
被動式建筑是建筑行業的一次顛覆性革命，對人類的可持續發展是一個偉大的貢獻。
