被動式節能設計案例 | 法國Lully-Vauban小學新音樂和舞蹈中心
項目簡介
項目位于城市中心一座學校的操場上，操場本身有一定坡度，新建筑順著斜坡建造，與位于較高位置的校舍相連。人們可以通過南側開向街道的大門進入基地，從這里他們可以看到建筑的全貌。其形態舒展，表現了它作為舞蹈中心的功能。建筑的立面使用白色的手制磚，與周邊奶油色或米黃色的樓房相協調，自然融入了石頭色的環境之中，同時因其獨特的體量和自然的材質而顯得卓爾不群。波浪般傾斜起伏的屋頂上覆有白色的釉面瓦，在陽光下變幻著色彩，如同一座舞動的雕塑。

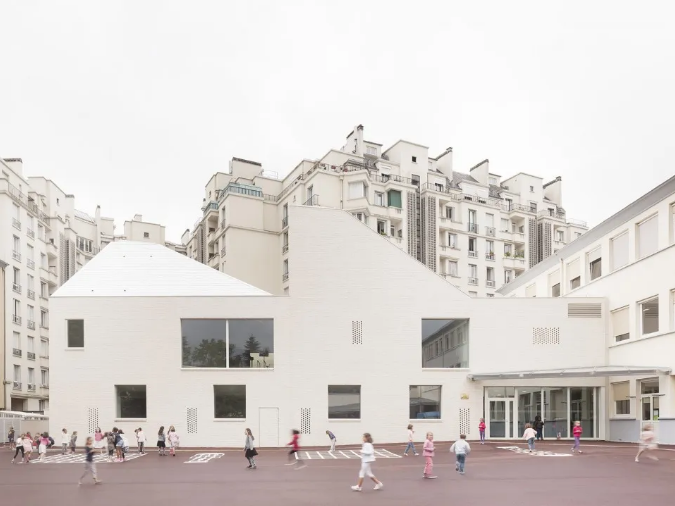

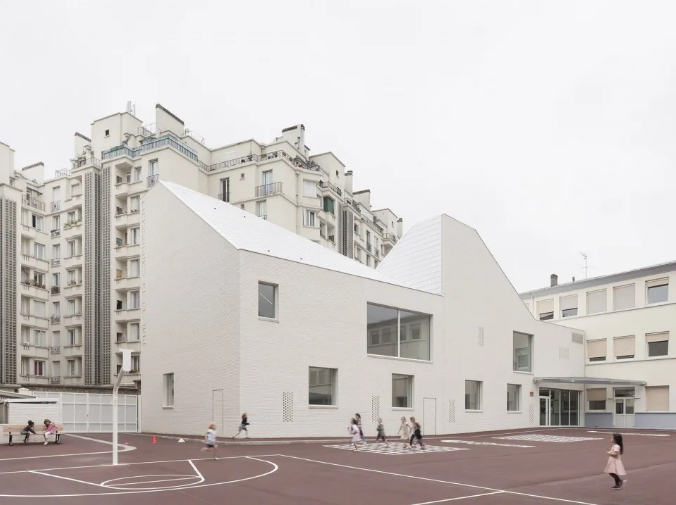

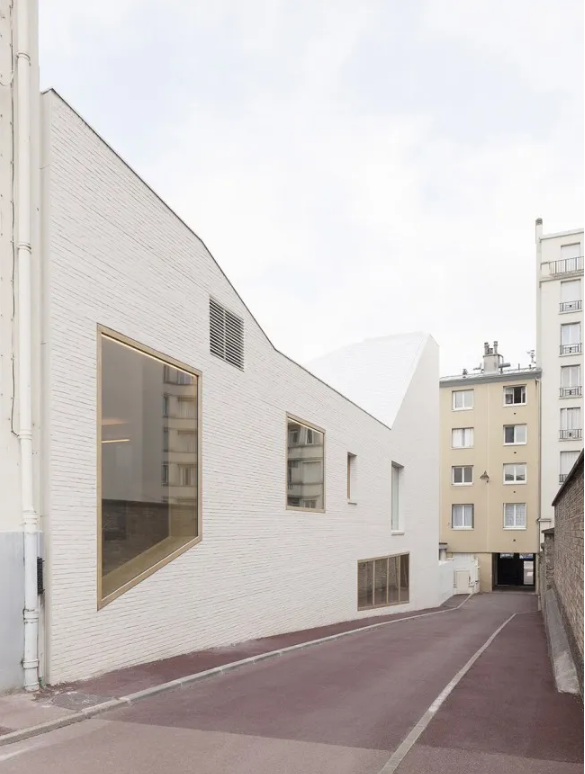

▼建筑外觀與環境相協調
建筑的位置和體量
項目從Lully學校校舍的墻面延伸而出，順著傾斜的地形設置，替代了學校操場上曾經的有頂空間，側面與入口通道相接。項目的尺度與城市建筑相協調，但其獨特的造型讓它在街區中顯得十分出眾，無論是從周邊的公寓還是從操場入口的通道看向這座建筑，都會被它的形態吸引。建筑的檐口限高為九米，邊界與已經拆除的長方形有頂空間相同，為29米x13.45米，在可建設面積的限制下，建筑內的空間布局相當密集，以滿足建筑面積的要求并容納所有需要的功能。為了讓新建筑與周邊的建成區域更加融合，建筑師在視覺上打散了其巨大的體量，并且充分挖掘了高密度下建筑的節能潛力。
建筑最主要的概念是盡可能地去強調它的垂直感。舞蹈教室擁有兩個巨大的屋頂，使它們?cè)谡麄€(gè)建筑中極為突出。盡管建筑在高度上和現存的建筑相一致，并與周邊環境保持協調，但它與眾不同的造型還是吸引了大量的目光。最高和次高的屋脊距地面分別為14米和12.4米，為了防止對原有建筑的視線造成阻擋，第三個屋頂體塊高度較低，將新建筑和Lully校舍聯系在了一起。
▼建筑的體量與眾不同
顏色和材料
周邊建筑的顏色普遍偏淡，從以白色和米黃色為主的Lully-Vauban小學校舍和基地西側的公寓樓，到入口邊赭石色的住宅樓，均為傳統的石造建筑配以鍍鋅屋頂。相鄰的住宅面向街道的立面為紅磚砌成，沿入口通道搭設的界墻起始端為淺棕色石材，隨坡道上升，逐漸過渡成了赭石及橙色的磚面。項目希望可以融入環境，與周邊建筑成為一個整體。為了與環境相協調，新建筑的圍護結構采用黃白色調，立面使用磚塊，屋頂則覆以釉面瓦，二者顏色相近，使建筑整體呈現出一種均質性。立面上用磚砌筑了三種不同的圖案，顯得生動活潑。南立面上突出的磚塊拼出了醒目的CONSERVATOIRE字樣，標明了建筑的功能。底層傾斜的屋頂由奶油色的鋅板覆蓋，和原有建筑在視覺上形成聯系。下水管道也為鋅制。

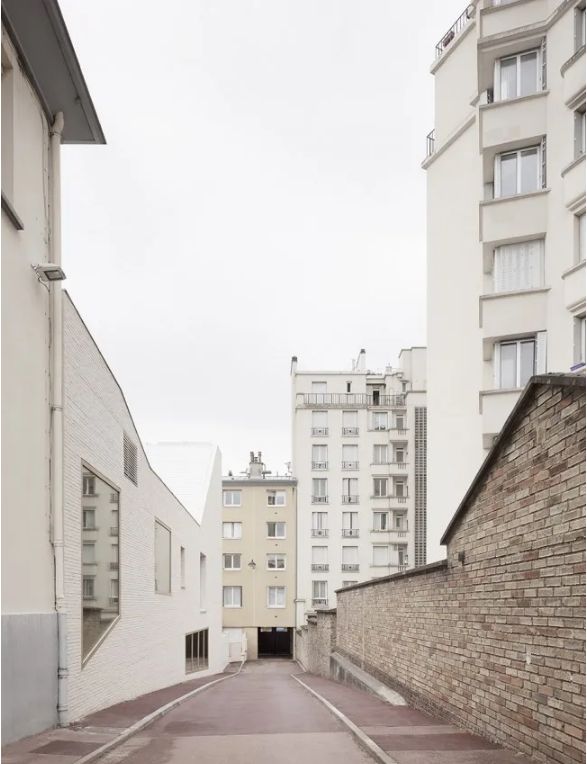

▼建筑的用色與周邊環境相協調

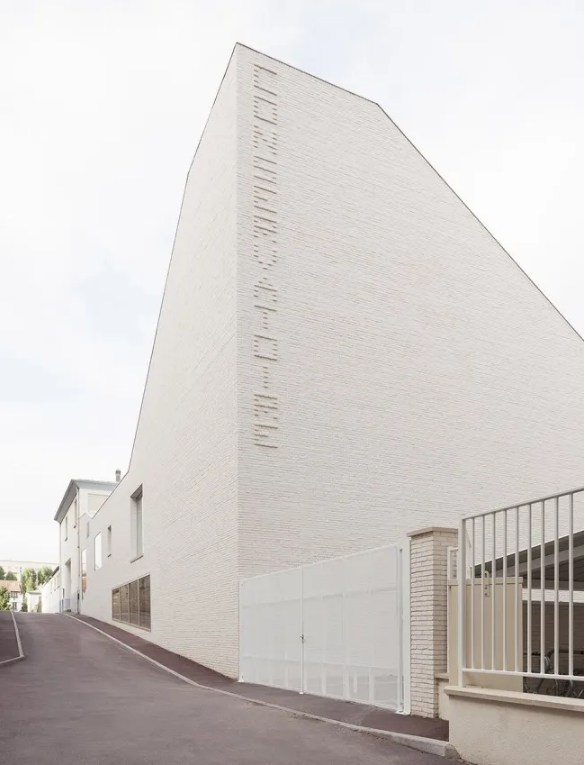

▼用磚塊構成文字
建筑沿街的墻面和屋頂上的窗框均為漆面橡木，操場側及沿街側的凹窗則以石灰橡木做邊框。建筑中大部分的窗戶都是固定的，除了室內公共空間中與墻面平齊的40厘米深飄窗有明顯的窗框，其他窗戶的窗框都被藏到了墻內。舞蹈教室內面向街道的開窗為半透明的，與傾斜的白色完成面一同向使用者展現了天空的景觀。舞蹈和音樂教室的窗框中安裝有淺色的打孔遮陽板。餐廳和原有校舍結合形成的轉角處入口上方覆有一片小小的三角形雨棚，由鋼結構構成，陽光可以透過其半透明的玻璃頂板照亮餐廳室內。

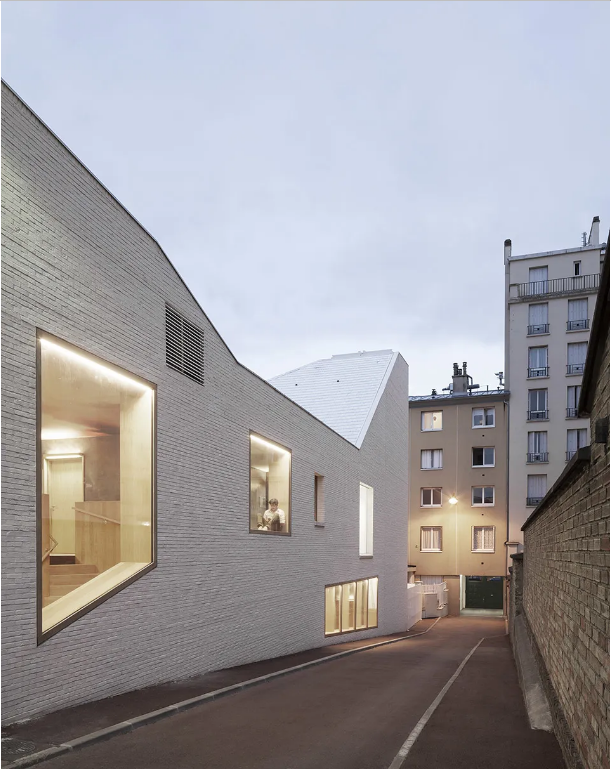

▼不同的窗框形式
室內環境和功能
建筑中設有不同的入口分別通向舞蹈中心、音樂教室和Lully小學，人們也可以通過臺階或街道進入一個公共前廳，再由此去往不同空間。一層的疏散出口直接與Vauban小學的操場相連。舞蹈中心有兩層樓高，人們可以從操場直接進入一層空間，或者通過Lully主校舍進入二層；Lully校舍和音樂教室有一個共享的前廳，與校外的街道相連，入口處進行了無障礙設計，方便所有人使用。
走過入口的接待臺，人們將進入由橡木和深色陶土構成的流線空間，走廊被擴寬，可以同時作為公共空間使用，在柔和的燈光的照射下呈現出肅靜的氛圍。天花上設有藝術家Marie Maillard的作品，云一般的圖案讓人不禁聯想到自然、陽光、變化的舞蹈動作和輕細的樂聲。褐色的木紋讓空間顯得溫暖而柔和，學生們可以在這里等待他們的課程開始。透過“舷窗”，人們將會看到學生們練習的景象。建筑西側面向室外通道開有巨大的窗戶，陽光可以由此照亮室內空間，而建筑與城市之間的聯系也借此被建立了起來。

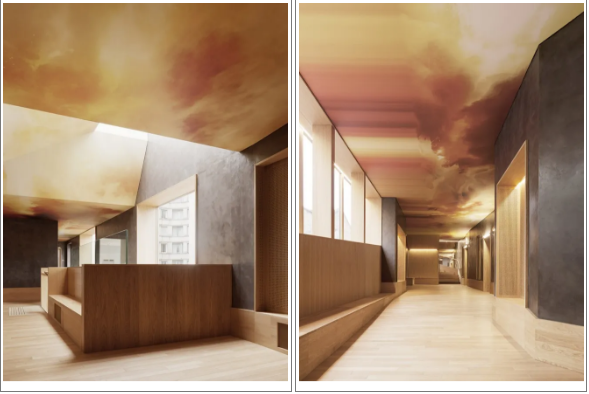

▼接待空間，樓梯連接上下層
接待空間被設置在舞蹈中心的入口處，其中設有接待臺，有利于同時監察大廳和舞蹈中心的人流。人們可以在大廳中停留、等待，或通過樓梯進入下層空間。更衣室、廁所和儲藏間位于舞蹈中心上層的入口附近，兩間舞蹈教室位于走廊一端。舞蹈教室的空間高挑明亮，散射光均勻地分布在室內，隔音設計讓聲音不會對外界造成影響。陽光通過屋頂天窗射入室內，東側的落地窗讓人們可以盡情欣賞操場上的樹木；南側的鏡面上方設有水平天窗，讓學生可以更清楚地在鏡中看到自己的動作。這些舞蹈教室的平面接近方形，變化的層高形成煙囪效應，加強了室內的自然通風，并且有助于提高音響效果。

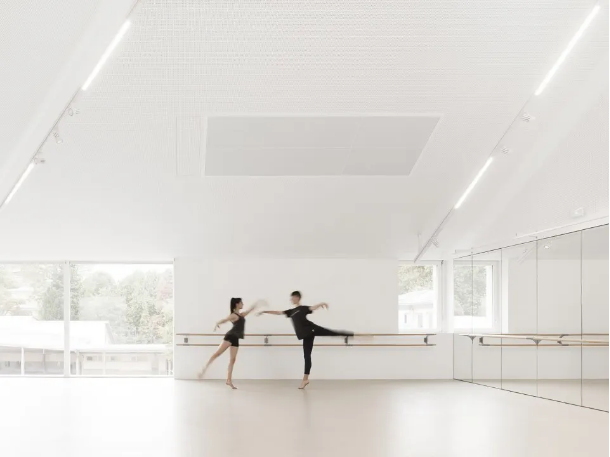

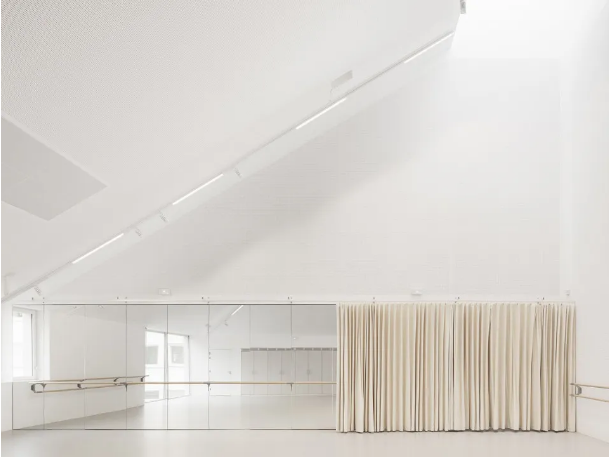

▼舞蹈教室，大開窗和天窗為室內帶來充足采光
一層的音樂教室氣氛較為平和，東邊和南邊的巨大開窗為室內提供了充足的自然光照，并將操場的景色帶入教室之中。在每間舞蹈和音樂教室中都設有單向遮陽百葉，阻擋外界看向室內的視線的同時，允許人們欣賞室外景觀。餐廳和音樂教室同在一層，為原有餐廳的擴建，人們可以直接通過巨大的玻璃門從操場進入其中。

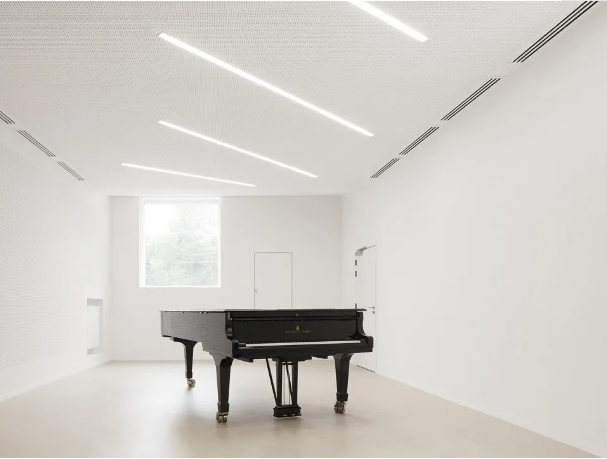

▼音樂教室
環境措施
項目團隊從整體上對可持續發展進行了考量，每個人都要在自己負責的部分中體現出可持續發展的特點。因此，在每份項目相關的文件，從圖紙到文本，都涉及到了為滿足可持續發展所面臨的環境挑戰。可持續發展在這個項目中意味著建筑和環境以及社會現狀的基本聯系。
項目并沒有一味崇尚高科技的節能手段，而是從一些基本的生態和被動設計原則出發，進行了以下幾點設計來提高建筑的可持續性：
-鋼筋混凝土結構配以保溫隔熱層，優異的保溫性能讓室內一年四季都能享受舒適的溫度。
-每個房間有兩到三個通風口，形成空氣對流，帶來良好的通風；舞蹈教室中開啟的天窗進一步加強了通風效果。
-窗外設置垂直遮陽百葉
-建筑形體緊湊
-室內空間擁有充足的自然采光

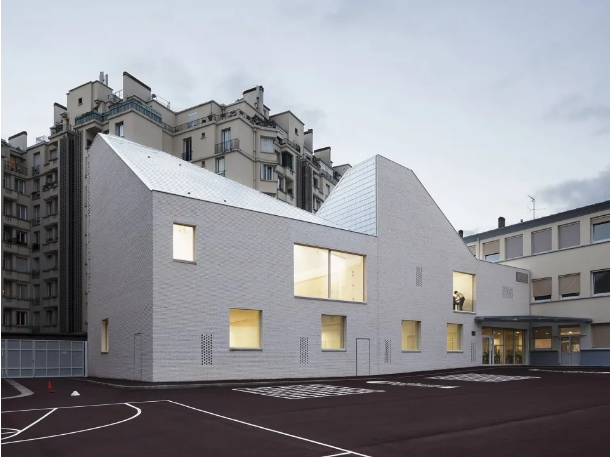

▼夜景，人可以坐在飄窗中

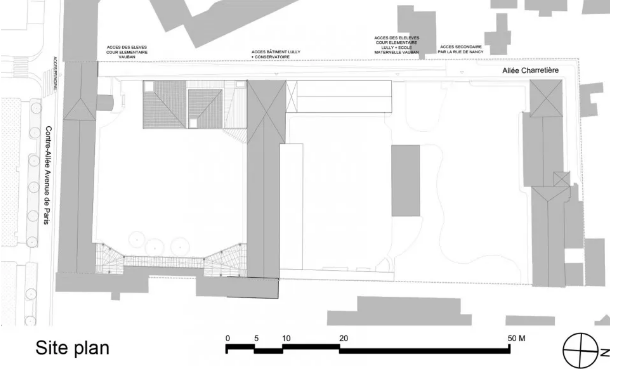

▼總平面圖

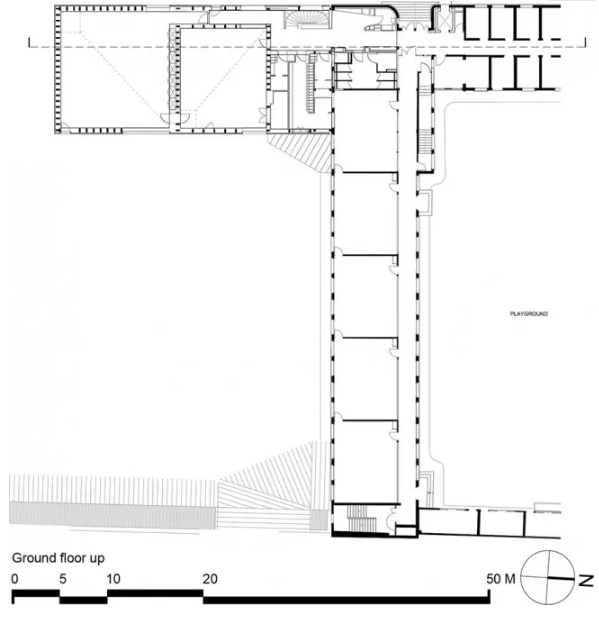

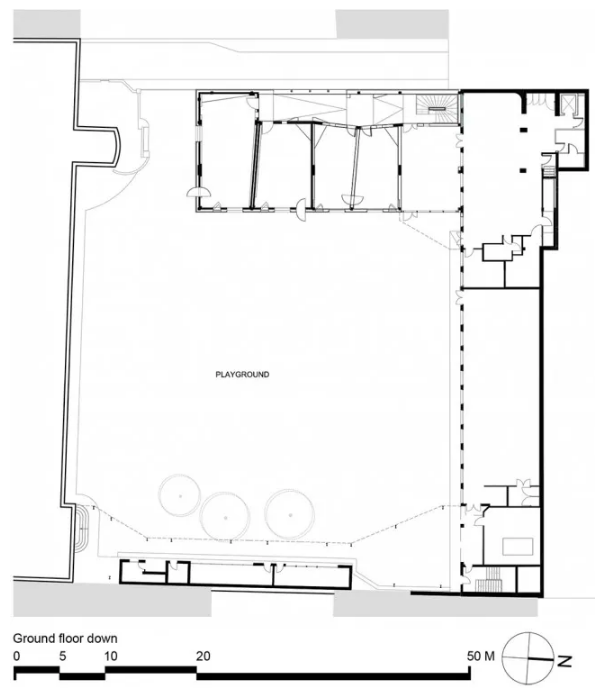

▼一層平面圖
▼二層平面圖

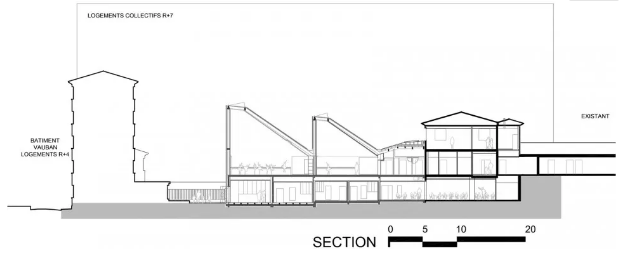

▼剖面圖
